四軸精密雙導程蝸輪蝸桿

精密無間隙雙導程蝸輪蝸桿系統結構是根據蝸輪蝸桿在正逆運轉時的齒厚不同的變化來設計的，通過蝸桿的軸向移動，使蝸輪蝸桿間的齒隙連續發生變化，保持蝸輪蝸桿的正確位置的基礎上可調整后退距離，從而達到理想的齒隙削除。

精密無間隙蝸輪蝸桿決定加工工件的精密
采用精密雙導程復節距蝸蝸輪桿，傳動精確，背隙調整容易，經長時間的使用仍能保持產品的高精密度。主軸回轉部分采用分度盤用徑軸向軸承，確保回轉中心距之穩定，最小分割解度0.001，廣泛應用于數控回轉臺，數控機床分度，機械手等行業。
精密無間隙雙導程蝸輪蝸桿的工作原理

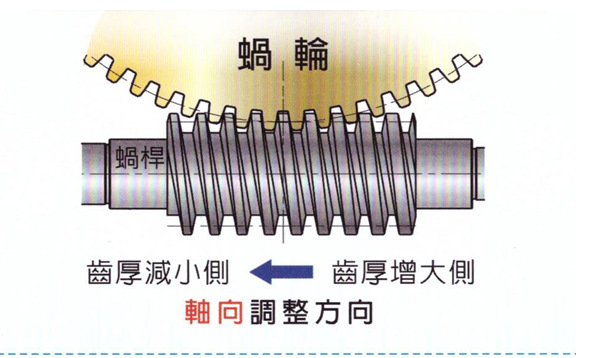

精密雙導程蝸輪副與普通蝸輪副的區別是變導程蝸桿齒的左右兩側面具有不同的導程，而同一側的導程則是相等的，以為該蝸桿的齒厚從蝸桿的一端向另一端均勻的逐漸增厚或減薄，所以變導程蝸桿一成變齒厚蝸桿，故可用軸向移動蝸桿的方法來消除或調整蝸輪副的嚙合間隙。
精密雙導程蝸輪副的嚙合原理與一般蝸輪副的嚙合原理相同，蝸桿的軸向截面相當于基本齒條，蝸輪則相當于其嚙合的齒輪，雖然蝸桿齒左右側面具有不同的齒距，但因一側面的齒距相同，故沒有破壞嚙合條件，當軸向移動蝸桿后，也能保證良好嚙合。
